进入信息时代以来，传统的锂离子电池已经不能满足能耗日益增大的便携电子产品、电动汽车和无人飞机等设备的需求，研发更高性能的二次电池已经成为新能源领域的当务之急。锂硫电池因为其高理论比容量（~1672 mAh g^-1）和能量密度（~2600 Wh kg^-1）而受到广泛关注，有望成为替代锂离子电池的新一代二次电池。然而，由于单质硫在锂化时的体积膨胀、多硫化锂中间体（Li₂S_x）在电解液中的扩散、以及单质硫和硫化锂（Li₂S）的低导电性，锂硫电池通常表现出较快的容量衰减、较低的库伦效率和较差的循环稳定性。这些关键问题严重阻碍了锂硫电池的实用化。

针对这些问题，南京大学化学化工学院金钟教授和刘杰教授共同带领的“微纳米能源材料课题组”在锂硫电池正极材料方面取得重要进展，该团队设计了一种双金属有机骨架衍生的“海胆”状锂硫正极材料（图1）。相关研究成果发表在Nano Letters国际期刊上。助理研究员陈涛博士为论文第一作者。

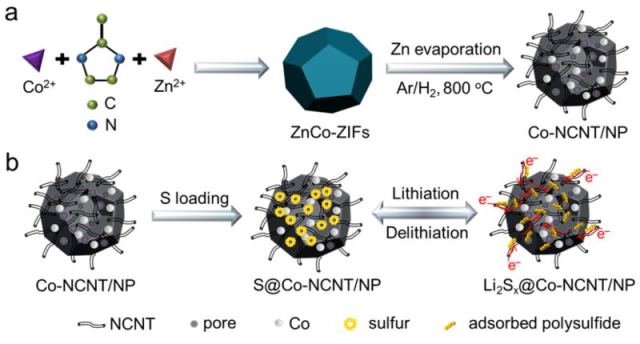

图1. (a) 采用ZnCo-ZIFs前驱体制备“海胆”状Co-NCNT/NP。(b) “海胆”状Co-NCNT/NP结构限制硫和多硫化物的穿梭效应的示意图。

通过将双金属ZnCo-ZIFs前驱体在Ar/H₂混合气氛中于800 °C煅烧获得Co纳米粒子镶嵌的“海胆”状氮掺杂碳纳米管-碳多面体超级结构Co-NCNT/NP（图2），该结构能有效缓冲单质硫在锂化时的体积膨胀、阻止多硫化物的穿梭效应并提高了复合正极材料的导电性。

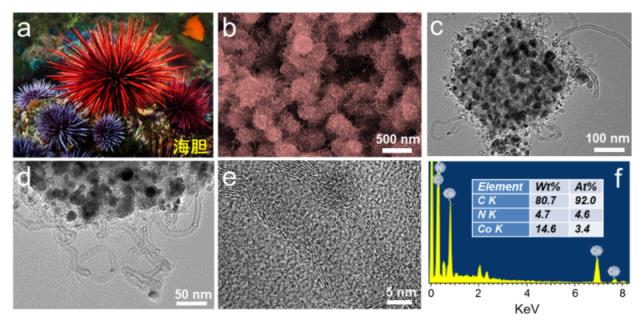

图2. (a) 海胆照片和“海胆”状Co-NCNT/NP的(b) SEM、(c-e) TEM表征和(f) 能谱分析。

作者通过与S@NCNT/NP（不含Co）以及S@Co-NCNP（不含氮掺杂碳管）两个样品的对比进一步佐证了Co-NCNT/NP有很高的导电性和很强的多硫化锂吸附能力，其循环稳定性和倍率性能都有很大提升。这种电极材料在单质硫的担载量为80 wt%的情况下，以1.0 C的电流密度循环1500圈后，比容量仍能维持在570 mAh g^-1，平均每圈的衰减速率仅为0.026%（图3）。更为重要的是，在单质硫的面积负载率高达3.2 mg cm^-2下，仍然具有稳定的循环性能和较高的面积容量。

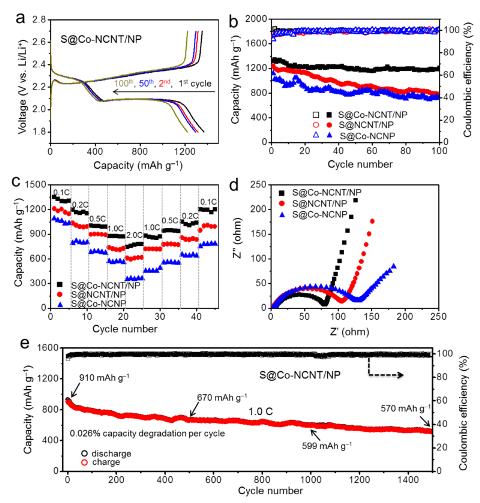

图3. 基于S@Co-NCNT/NP复合正极的锂硫电池的电化学性能。

这项工作设计了一种全新结构的锂硫正极复合材料，为实现发展新一代高容量锂硫电池提供了新的思路。

文章链接：

Tao Chen, et al, "Highly Efficient Retention of Polysulfides in Sea-Urchin-like Carbon Nanotube/Nanopolyhedra Superstructures as Cathode Material for Ultralong-Life Lithium-Sulfur Batteries," Nano Letters, 2016, DOI: 10.1021/acs.nanolett.6b04433

金钟教授简介：

南京大学化学化工学院青年千人教授，博导，Email：zhongjin@nju.edu.cn

个人主页：点击此处进入

研究方向：（1）先进能源转换与存储器件，包括：太阳能电池、新型二次电池、超级电容、光电催化系统等；（2）新型二维材料的结构调控与光电器件；（3）低维纳米材料及三维复杂纳米结构的有序组装与器件应用。

刘杰教授简介：

美国杜克大学化学系George B. Geller终身冠名讲席教授，南京大学“千人计划”特聘教授

个人主页：点击此处进入

研究方向：基于复杂纳米结构材料的能源存储器件；单壁碳纳米管的可控生长和化学修饰；金属氧化物纳米线的合成；基于碳纳米管和纳米线的化学和生物纳米传感器的设计和制作；基于扫描探针显微镜的功能化纳米结构的制备和表征；纳米材料的光发射等。

（本文信息来源：南京大学新闻网；由e科网整理编辑）

如若转载，请注明e科网。

如果你有好文章想发表or科研成果想展示推广，可以联系我们或免费注册拥有自己的主页
