陶瓷覆铜板是高压大功率IGBT模块的重要组成部件，其具有陶瓷的高导热、高电绝缘、高机械强度、低膨胀等特性，又兼具无氧铜的高导电性和优异焊接性能，且能像PCB线路板一样刻蚀出各种图形。特别是活性金属钎焊（Active Metal Bonding，AMB）陶瓷覆铜板具有独特的耐高低温冲击失效能力，已成为新一代半导体（SiC）和新型大功率电力电子器件的首选封装材料。由于高压大功率IGBT模块对封装材料的散热性、可靠性、载流量等要求更高，国内相关技术水平落后导致国内相关市场被欧、美、日等国家所垄断。

图：陶瓷线路板

近期，北京科技大学材料学院表面与界面梯队，以杨会生为骨干的项目组经过多年研究，在活性金属钎焊（AMB）陶瓷覆铜基板工程化制造领域取得突破，在国内率先研制成 功大面积（4.5”*4.5”）氮化铝覆铜基板。项目组在研制过程中先后突破了高精度钎料涂覆技术，建立了降低焊接应力的理论，实现了高纯度焊接和焊接层组织精密控制等工艺过程，经过反复优化，最终成功制造出低应力、高可靠性、大面积覆铜基板。

由于其在军用功率电子和车辆电子等领域的特殊地位，掌握了核心技术的日本、德国等少数发达国家对我国进行了严格的技术封锁，该技术已列入《中国制造2025》的重大攻关项目。本成果的取得为我国新一代半导体的研究与发展奠定了坚实的基础，具有里程碑的意义。

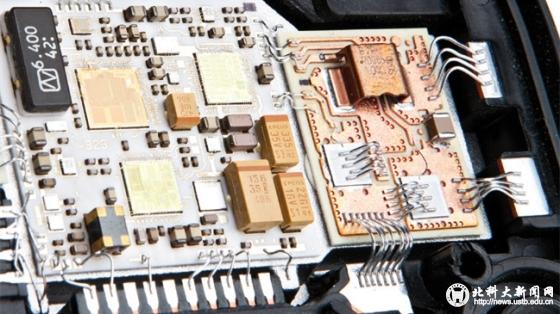

图：应用实例

该成果已在深圳落地转化，已投资1000万元建设年产10000片的生产线，预计2017年内将实现规模生产，以满足国内市场迫切需求。本项目组将继续研发多种新型陶瓷覆铜板（SiC、Si3N4等），保持在国内外的先进地位。
